ecoTEC plus systèmes 80-120 kW

Caractéristiques ecoTEC plus systèmes 80-120 kW

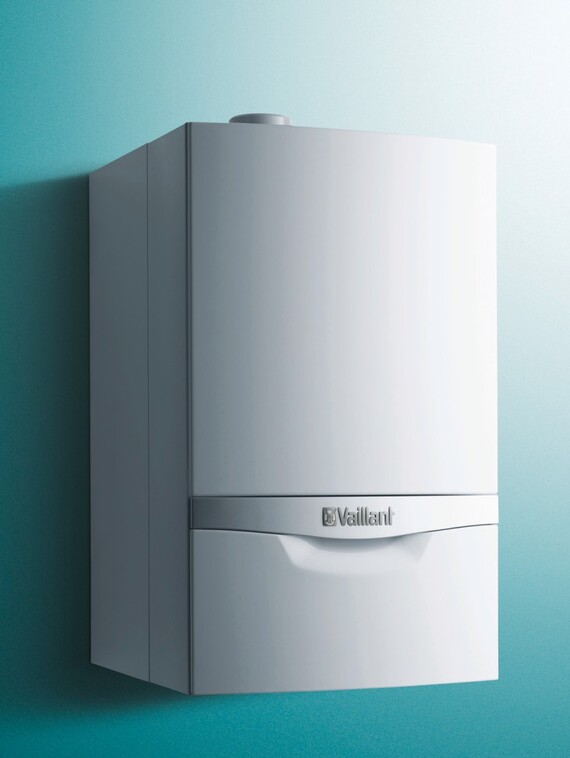

Les chaudières ecoTEC plus systèmes sont des systèmes de chauffage idéalement conçues pour répondre aux plus hautes exigences des projets collectifs. Cette chaudière murale déployée en cascade délivre jusqu’à 740 kW de puissance. Compacte et complète, elle répond parfaitement aux contraintes des chaufferies les plus petites.

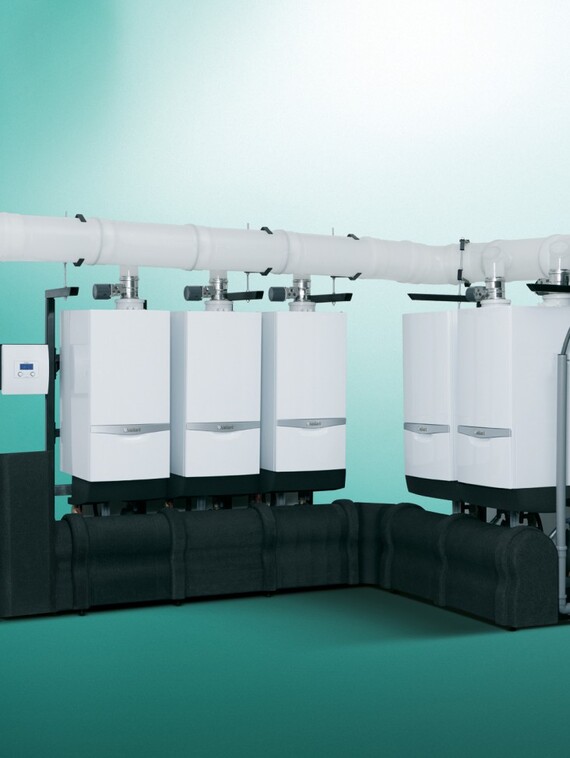

Jusqu’à 740 kW en cascade pour le chauffage collectif

Développant jusqu’à 740 kW de puissance chauffage après son déploiement en cascade, soit 6 chaudières, l’ecoTEC plus systèmes a été pensée pour répondre aux mieux aux exigences des besoins de projets collectifs de plus ou moins grande envergure.

La diversité de ses versions éligibles à une installation en cascade (versions 46, 68, 82, 103 ou 123 kW) en fait une des chaudières les plus modulables du marché. En démultipliant ainsi cette chaudière en de multiples puissances (de 3 à 123 kW), Vaillant propose une solution chauffage extrêmement précise et flexible.

Puissance de chauffage multiple : de 82 à 123 kW

Fort de ses huit puissances disponibles (de 3 à 123 kW) et de la possible association en cascade de ses gammes dédiées aux projets collectifs (de 46 à 123 kW), l’ecoTEC plus systèmes offre l’avantage de s’adapter à de nombreux besoins avec une précision inégalée.

Son système lui permettant d’associer jusqu’à 6 chaudières simultanément en cascade lui confère également une très grande flexibilité, idéale pour suivre l’évolution des besoins en chauffage.

Sa compacité reconnue confère ainsi à ce système simple à maintenir, l’avantage d‘une intégration facile.

Intégration facile et système simple à maintenir

L’ecoTEC plus sytèmes répond aux problématiques de choix entre compacité et performance afin de s’intégrer aisément dans les chaufferies les étroites. Cette chaudière chauffage seul couplé à son préparateur sanitaire est le compromis idéal pour un chauffage collectif efficace et économique grâce à sa faible consommation en énergie. Une installation en cascade d’autant plus simple qu’elle est paramétrable à distance grâce aux systèmes de régulation Vaillant.

L’auto-adaptation de la charge partielle (puissance chauffage) garantit un confort chauffage en toute circonstance et offre un gain de temps lors de la mise en service. Les différents programmes de tests (test de conformité après un changement de gaz, test de la carte électronique, tests de chacun des composants…) facilitent les interventions.

De plus, la nouvelle interface avec menu déroulant et textes offre un guide d’installation pour une mise en service facilitée. Compactes et simples mais également performantes : les chaudières ecoTEC plus systèmes sont d’une efficacité remarquable grâce à leur circulateur haute efficacité dont l’EEI est inférieur à 0,23.

Efficacité maximale dans un système complet

Ses dimensions raisonnables (72 x 44 cm) et son rendement sur PCI supérieur à la moyenne (jusqu’à 108%) en font une des chaudières murales à condensation les plus compacte et performante du marché.

Les chaudières ecoTEC plus systèmes embarquent le nouveau système électronique de mélange air/gaz ELGA de chez Vaillant. Ce nouveau système réajuste en permanence le ratio gaz/air avec précision pour une combustion optimisée : moins d’instabilité de combustion et moins de gaz consommé.

Cette chaudière gaz chauffage seul associe pompe haute efficacité et système à condensation, elle réduit ainsi sa consommation de gaz de près de 30 % et sa consommation électrique de 68 % par rapport à une chaudière non condensation munie d’une pompe automatique 2 vitesses.

Equipée d ‘une pompe haute efficacité dont l’EEI inférieur à 0,23, l’ecoTEC plus systèmes répond au-delà des attentes et des normes imposées par la dernière Réglementation Thermique.

Respecter les exigences de la RT 2012

L’installation en cascade de multiples ecoTEC plus systèmes décuple la puissance de chauffage. Capable de délivrer jusqu’à 740 kW en démultipliant jusqu’à 6 chaudières ecoTEC plus systèmes de 123 kW, elle est régulièrement prescrite pour couvrir les besoins en chauffage de projets collectifs et petit collectifs.

L’ecoTEC plus systèmes peut être associée à un système solaire pour bénéficier de l’énergie gratuite du soleil. Capteurs plans ou tubulaires, systèmes autovidangeables ou pressurisées. Vaillant présente une offre complète répondant à l’ensemble des configurations. Quel que soit les besoins en eau chaude, la large gamme de préparateurs sanitaires traditionnels, sols ou muraux, procure un confort correspondant aux attentes de chacun avec des débits jusqu’à 25 l/min.

Si vous envisagez plutôt une nouvelle construction, notre service spécialisé en regard de la RT 2012 vous aidera à respecter toutes les prescriptions.

Caractéristiques ecoTEC plus systèmes 80-120 kW

Unités VU FR 806/5-5 VU FR 1006/5-5 VU FR 1206/5-5
Caractéristiques techniques
Chauffage
Efficacité énergétique saisonnière / Classe ErP % / – 92 / A 92 / A 92 / A
Puissance utile minimale / nominale (80/60°) kW 14,9 / 74,7 18,7 / 93,3 22,4 / 112
Puissance utile minimale / nominale (50/30°) kW 16,5 / 82,3 20,74 / 102,8 24,7 / 123,4
Puissance utile intermédiaire 30% (80/60°C) kW 22,4 28 33,6
Rendement à charge 100% Pn (80/60°C) % 98 98 98
Rendement à charge partielle 30% (50/30°C) % 107,7 108,5 108,6
Pertes à l’arrêt à ?T = 30 K W 108 98 98
Puissance élec. auxiliaires (hors circulateur) à Pn W 122 160 160
Puissance élec. des auxiliaires à charge nulle W 2 2 2
Puissance électrique circulateur* W 112 112 112
Température mini / maxi de fonctionnement °C 20 / 85 22 / 85 22 / 85
Classe Efficacité selon 92/42 CEE **** **** ****
Pression de raccordement GN – G20 / G25 mbar 20 / 25 20 / 25 20 / 25
Pression de raccordement propane – G31 mbar 37 37 37
Débit gaz G20 / G25 (15°C, 1013 mbar) m3/h 8,1 / 9,4 10,1 / 11,7 12,1 / 14,1
Débit gaz – G31 kg/h 5,92 7,4 8,88
Débit maximal des fumées g/s 34,7 / 35,2 43,4 / 43,9 52,1 / 52,8
Contenance en eau l 17 23,7 22,5
Pression maximale de service bar 6 6 6
Quantité de condensats max. à 40/30°C l/h 12,8 16 19,2
Pression disponible en sortie chaudière Pa 150 200 200
Débit nominal chauffage (? = 20 K) m3/h 3,22 4,02 4,83
Perte de charge côté eau (? = 23 K) mbar 111 124 147
Classe de NOx 5 5 5
Émissions de NOx (selon EN 483) mg/kWh 40 40 40
Émissions de CO (selon EN 483) mg/kWh 30 30 30
Dimensions et caractéristiques
Hauteur / Largeur / Profondeur mm 960 / 480 / 602
Poids (à vide) kg 68 86 90
Puissance acoustique à Pn dB(A) 56 64 61
Alimentation électrique V / Hz 230 / 50
Catégorie gaz II 2Er3P
Protection électrique IPX4D
Homologation C13, C33, C53, C93, B23, B23p
N° certification CE 0085CM0415
Référence 10010762 10010775 10010787
